目前對于好多人來說，雖然在自動化方面很熟悉，但對于西門子s7-200 plc的編程軟件操作不一定很熟練，尤其是MODBUS通信實例控制系統的實際用途，下面小編根據實例為大家介紹一下MODBUS通信注意事項及實例。

　　一、MODBUS介紹

　　MODBUS由Modicon(現為施耐德電氣品牌)于1979年發明，是世界上第一個工業現場總線協議。雖然現代控制領域繼續生成和應用現場總線和網狀網絡等先進概念，但MODBUS的簡單性及其在許多通信媒體中的易實現性始終得到最廣泛的支持。并成為世界上使用最廣泛的工業協議。通過該協議，西門子plc控制器可以通過西門子s7-200 plc的編程軟件網絡(例如以太網)與其他設備進行通信，該網絡支持RS-485和TCP/IP以太網設備通訊。許多工業設備，包括西門子PLC，山東魯能DCS，ABB變頻器，德力西智能電表等，都使用MODBUS協議作為它們之間的通信標準，可以應用于各種數據采集、數據分析和數據過程監控。

　　二、MODBUS協議庫

　　1.使用MOBUS協議的一些要求
　　A.初始化MODBUS從站協議以占用Port0作為MODBUS從站協議通信。 MODBUS從協議只支持端口0通信，因此選擇西門子新的雙通信CPU，可以使用Port1作為編程通信端口，方便調試;在STOP模式下，CPU只能編程一個通訊端口。
　　B. MODBUS從協議命令的變量需要799字節的V區域。區域的起始地址由用戶指定并保留供MODBUS通訊使用。庫中占用的地址不能在程序中使用。
　　C.有關MODBUS指令的設置和寫入，請參閱“S7-200編程手冊”。

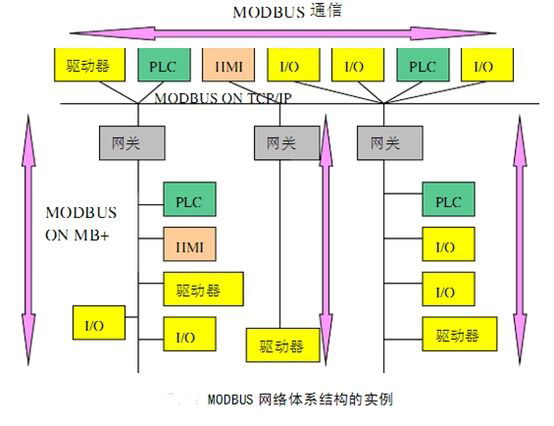

　　2. MODBUS協議允許在各種網絡架構內進行簡單通信。如圖所示：

　　答：A.每個設備(西門子PLC，威綸通觸摸屏HMI，計算機界面操作，計算機處理中心輸出控制，過程運動plc控制系統，輸入/輸出設備)都可以使用MODBUS協議啟動遠程操作。

　　   　B.可以在基于串行鏈路和以太網的MODBUS上執行相同的通信。

　　      C.某些網關允許使用MODBUS協議的多個總線或網絡之間進行通信。

　　      D.西門子s7-200 plc的編程軟件根據工程實際情況編程

　　三、MODBUS編程實例

　　1.要求：連接2個CPU進行通信。主站每秒發送QW0輸出。主站通過MODBUS通信將其輸出點的值與從站同步。

　　2.根據硬件要求，選擇西門子新的CPU214C和CPU215D。兩種型號都具有雙通信端口，功能也很強大。編程和測試很方便。

　　3.西門子s7-200 plc的編程軟件程序首先定義和設置兩個CPU的通信端口。通訊成功后，兩個CPU的輸出點將通過MODBUS程序同步輸出，如下圖所示：

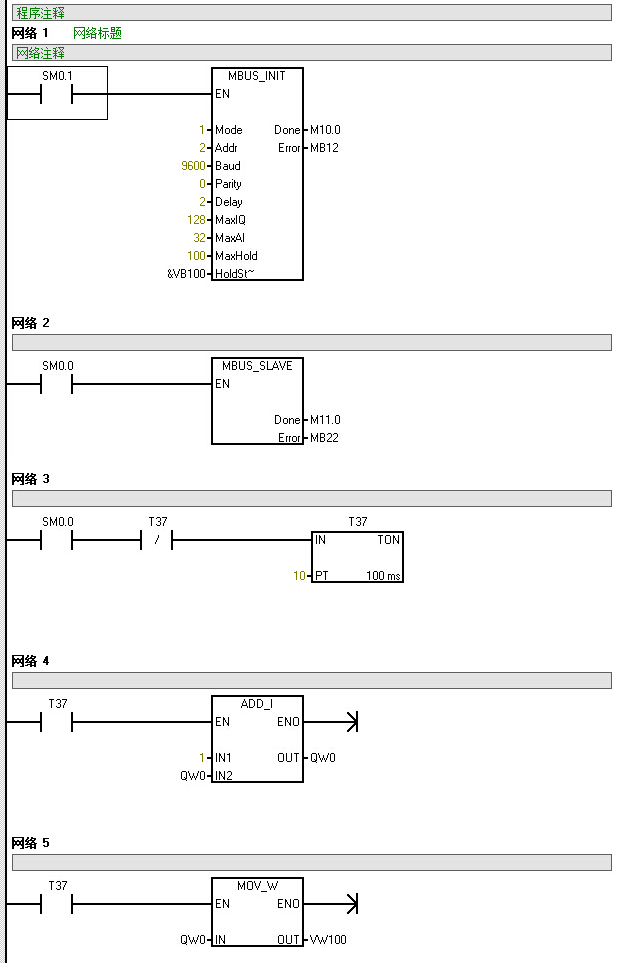

西門子plc CPU的MODBUS通信實例主站程序

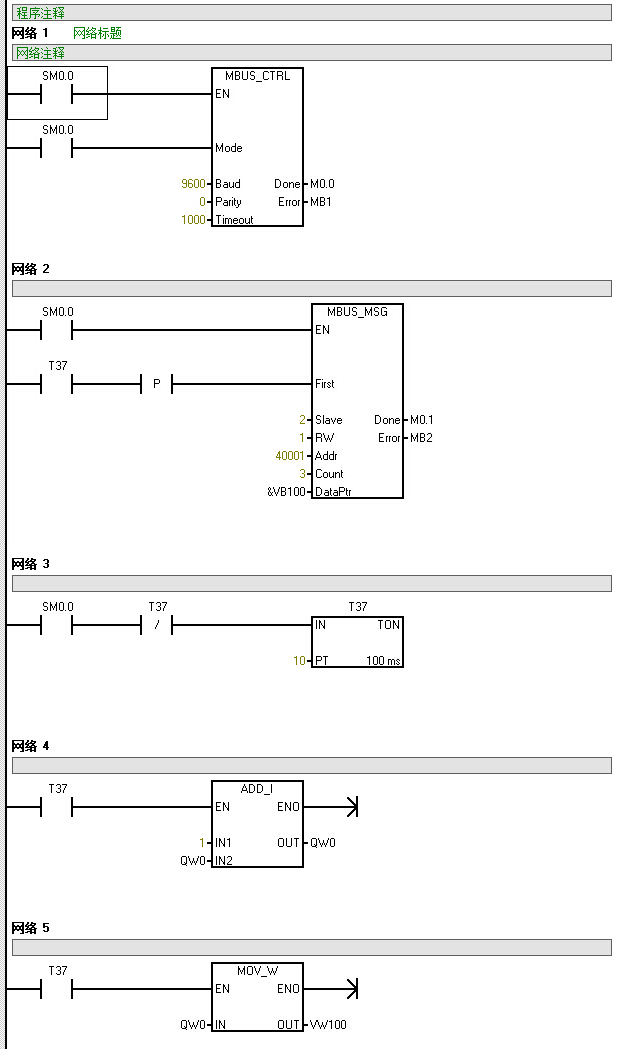

　　西門子plc CPU的MODBUS通信實例從站程序

　　四、溝通實例總結

　　 根據上面的例子，當我們進行MODBUS通信時，首先要清除主站和從站以及相應的設備，以確保應根據需要設置地址，波特率等。選擇型號時，請盡可能考慮多通信端口的CPU。編程和調試會更方便。例如，在上訴示例中，歐月新的214系列CPU是雙通信端口。選擇硬件后，有必要思考一個好主意，逐步編寫，最后完成MODBUS的通信。

       總結：好了，以上就是今天小編為大家在MODBUS通信方面注意事項的全部內容，目前對于初學者來說還是比較重要的，很有可能就是因為其中的一些細節問題導致您編程不通過，如果您那里還有任何關于MODBUS通信方面的問題，隨時歡迎咨詢?nèi)莞须姎猓瑲g迎來電。
