一、概述

KWCK-1型開關狀態指示儀是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、加熱器斷線指示等多功能于一體，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、帶電（閉鎖）指示器、接地指示器、自動加熱除濕、溫濕度控制器、負載故障監測器等多種控制、指示裝置。指示功能可分可合，用戶可根據需要選擇。該產品以一體化布局配套裝備于開關柜，簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。產品為超薄型結構，裝入深度僅27mm，插拔式端子從側面接線，安裝簡便且占據空間很小。

二、電氣參數

工作電源：AC 220V/110V±10％，50Hz；DC 220V/110V，紋波系數不大于5％。

工作電流：I<30mA。

高壓帶電指示部分：LED啟輝電壓（kV）：額定相電壓×0.15～0.65。

強制閉鎖啟輝電壓（kV）：額定相電壓×0.65。

加熱除濕控制負載電源：AC 220V±10％，50Hz。

負載輸出繼電器觸點功率：AC220V/5A（帶阻性負載）。

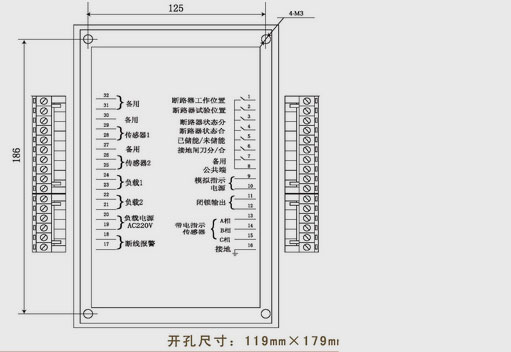

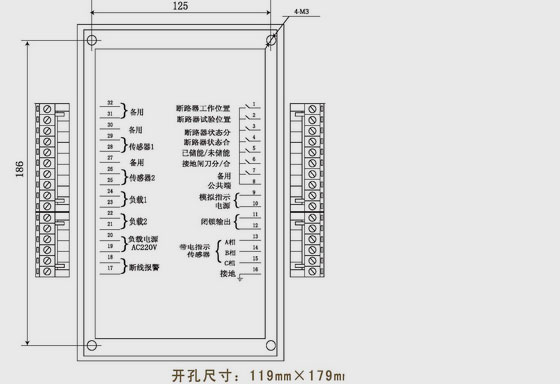

三、裝置外形尺寸及安裝方式（單位：mm）

圖1 主設備外形尺寸

四、訂貨須知

請告知系統電壓等級。

請告知是否需要加配加熱器。

請提供一次系統圖。

請提供溫濕度傳感器的配線長度。
