　　對于不同電壓等級的電力系統，其中性點的接地方式是不同的，根據我國國情，我國6~66KV配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地，消除接地故障，提高供電質量，按照國家對過電壓保護設計規范新規程規定，電網電容電流超過10A時，均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小，其對附近的通信干擾小也是這種接地方式的一個優點。

以前我國電網普遍采用手動調匝式消弧線圈，由于不能實時監測電網的電容電流，其主要缺陷表現在以下兩個方面：

（1）?調節不方便，需要裝置退出運行才能進行調節。

（2）?判斷困難，無法對系統運行狀態做出準確判斷，因此很難保證失諧度和中性點位移電壓滿足要求。

　　我公司所研制生產的KW-XHZ系列調匝式消弧線圈裝置，該成套裝置采用標準的工業級計算機系統，總線式結構，多層電路板設計，全彩色大屏幕液晶屏，全漢字顯示。具有運行穩定可靠、顯示直觀，抗干擾能力強等特點，同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷，能夠進行全面調節。

　　該裝置采用殘流增量法和有功功率法等先進算法，對高壓接地線路進行選線，選線準確、迅速。

　　本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站，適用電壓等級6~110KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的首選配套產品。

二.?產品特點

（一）?控制器采用工業計算機平臺，雙CPU架構，多層電路板處理，運行穩定可靠。

（二）?采用全彩色液晶全中文顯示，參數顯示、設置及查詢方便直觀。

（三）?調節準確、速度快，且調節范圍寬，可在0~100%額定電流全范圍調節。

（四）?內嵌高壓接地選線模塊，采用殘流增量法及有功功率法，使選線快速準確。

（五）?設有RS232及RS485通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。

（六）?可實現單相接地故障的聲光控報警功能。

（七）?設有標準并口打印機，可實現數據打印，接地信息打印。

（八）?具有一控二功能，可實現同一系統內兩套消弧線圈隨系統運行情況自動變換。

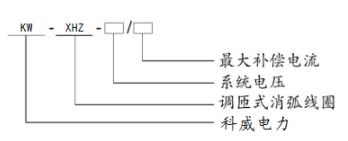

三.?產品型號說明

?

四.?性能指標

（一）?電壓等級：6KV~110KV

（二）?母線段數：兩段

（三）?電容電流測量誤差：小于2%

（四）?調檔時間：小于20ms

（五）?接地殘

流：小于5A（六）?控制器電源：一路交流220V， ????額定頻率：50Hz；一路直流220V/110V，額定頻率：50Hz

（七）?控制器適用環境

溫度：-10℃~+45℃

濕度：小于95%

（八）?選線路數：8~42路

（九）?通訊接口：RS232/RS485

?
