一、概述

在電力系統中，電流互感器（CT）廣泛應用于一次測量與控制。正常工作時，CT二次側處于近似短路狀態，輸出電壓很低。如果在運行中二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。使用本系列產品能夠有效防止因CT二次開路引起的事故。

本系列產品主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電流極小，成高阻狀態；當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障部位，并有無源信號輸出；當故障排除，電路恢復原狀后，又重新投入正常工作。產品主要應用在CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。

二、技術性能及特點

正常工作時，流入保護器的電流不超過0.1mA，不影響CT正常工作。

當A（或B、C）、N兩端電壓超過150V時裝置短接N與A（或B、C）。

繼電器接點具有保持功能，按壓“復位”按扭，才能解除保護。

若是在停電狀態下解除了故障，掉電后裝置自動復位。

報警輸出端可連接至各種聲光報警設備或綜合保護裝置。保護動作時，常開閉合，常閉打開。

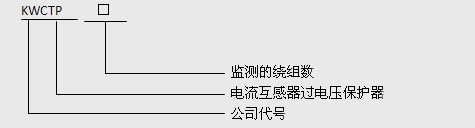

三、型號說明

科威電力

四產品技術指標

輔助電源：AC 220V/110V±10％，50Hz；DC 220V/110V，紋波系數不大于5％。

正常漏電流:＜1mA。

導通電壓Uc: 150V±10％。

導通時間Ts:50ms≤Ts≤250ms。

遙信繼電器接點容量：AC220V/5A，DC24V/2A。

保護繼電器接點容量：AC220V/15A。

使用的CT規格：二次側峰值大于150V。

保護電流：≥5A。

復位方式：按壓“復位”按扭進行“復位”。

外形尺寸: KWCTP-（3、4、6）：75mm×110mm×127mm（H×W×D）。

安裝方式：導軌式安裝。

環境溫度：-20℃～70℃。

空氣相對濕度：≤95％。

五、訂貨須知

請告知裝置電源電壓。

請告知需監測的繞組數。

請告知產品型號、名稱、規格。

請告知訂貨數量。
